מָבוֹא

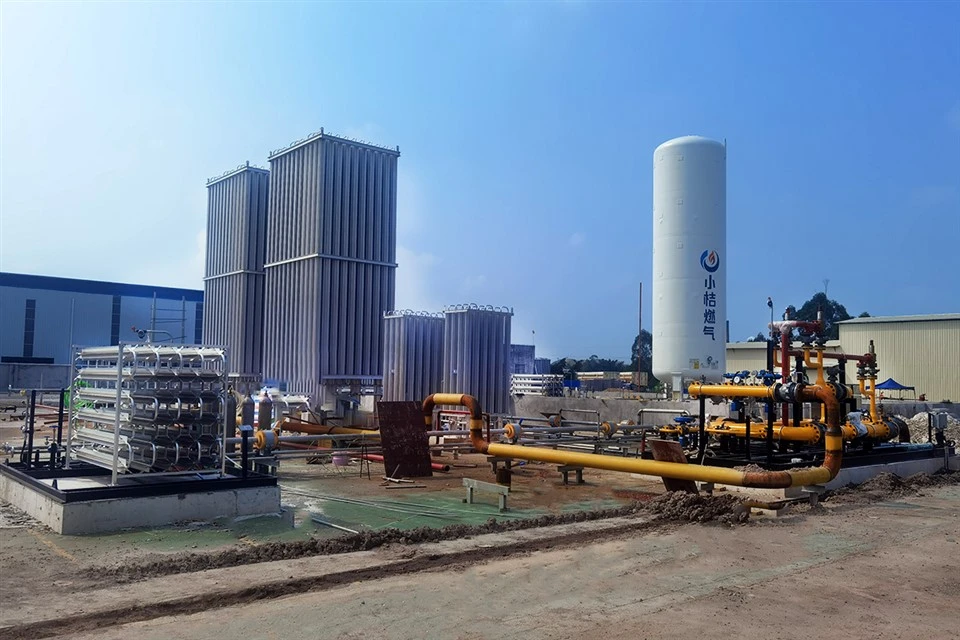

הציוד לתחנת אידוי LNG הוא מתקן תרמי ולחץ-תעשייתי הממיר גז טבעי נוזלי ממצבו הנוזלי בחזרה לצורתו הגזית בטמפרטורות הסביבה.
מפרט מוצר
|
קָטֵגוֹרִיָה |
מפרט מפתח |
|
אידוי אוויר סביבתי (AAV) |
עיצוב בנק כפול-, שחול אלומיניום בעל 8 סנפירים |
|
וופורייזר טיוטה מאולצת |
מערכת אידוי בסיוע זרימת אוויר- חיצונית |
|
אידוי אמבט מים |
מערכת חימום לולאת מים מבוקרת תרמית |
|
חומרים (נתיב קריוגני) |
6063-T5 אלומיניום / נירוסטה 316L |
|
פעולה נגד-כפור |
מחזור חילופי בנק אוטומטי של 4-8 שעות |
|
עיצוב מרווח סנפיר |
מרווח כניסה משתנה 80–120 מ"מ |
|
עמידות בפני הלם תרמי |
עד 180 מעלות סובלנות שיפוע טמפרטורה מהירה |
פרמטרים של מוצר
|
קָטֵגוֹרִיָה |
מפרט מפתח |
|
טווח קיבולת זרימה |
1,000 - 40,000 Nm³/h לכל החלקה |
|
אפשרויות דירוג לחץ |
מערכות 40 / 100 / עד 350 בר |
|
תקן בדיקת MAWP |
בדיקת לחץ הידרוסטטית 1.5 × MAWP |
|
ירידת לחץ |
< 0.05 MPa at full design flow |
|
יחס הנחה |
גמישות תפעולית של 10:1 |
|
הרחבה מודולרית |
ארכיטקטורה ניתנת להחלקה מרובת-החלקה |
|
MOQ |
מיחידת החלקה אחת |
תכונות מערכת עיקריות
עיצוב החלקה משולב סוהר:מחליקי פלדה מבניים-מיוצרים מראש המשלבים סעפות אידוי, לולאות ויסות, סינון ומדידה בתוך מסגרת בודדת של 12 מ' × 2.4 מ' (לתחנות סטנדרטיות של 5,000 ננומטר³/שעה). עיצוב קומפקטי זה ממזער-עבודות יסוד בטון באתר.
ויסות לחץ כפול-:תצורת 1+1 מיותרת פעילה/צג המשתמשת בשסתומי פישר או טרטריני. מאפשר תחזוקה ובדיקה מקוונת מלאה ללא הפרעות בזרימה במורד הזרם או השבתת מפעל.
מדידת העברת משמורת פיסקלית:טורבינה או מדי זרימה אולטראסוניים-מתומכים בטמפרטורה ולחץ המספקים דיוק של ±0.5%. תואם באופן מלא לתקני המטרולוגיה המשפטית של OIML/MID עבור חשבונית מסחרית ישירה.
סינון מיזוג דופלקס:מערכת דופלקס מקבילה המוגדרת עם רכיבי פיברגלס בגודל 5-מיקרון ושסתום החלפה תלת-כיווני, המאפשרת החלפת אלמנט מסנן בזמן השבתה אפס במהלך פעולת מפעל רציפה.
מערכות בטיחות
SCADA-אוטומציה מוכנה
מצויד ב-Siemens S7-1500 או Allen-Bradley CompactLogix PLCs התומכים ב-Modbus TCP/IP או Profinet, מה שמבטיח אינטגרציה חלקה לתוך מערכת הבקרה המבוזרת הקיימת של המפעל (DCS).
לחץ יתר שכבה-כפול
טריקה פנאומטית-מהירה-שסתומים סגורים (ESV) מבודדים את הרשת במורד הזרם תוך פחות מ-2.0 שניות או שווה ל-2.0 שניות אם עליות לחץ במורד הזרם או טמפרטורת הגז יורדת מתחת ל-10 מעלות, ומונעות שבר שביר קטסטרופלי של צנרת פלדת פחמן במורד הזרם.
מכשור בטיחות מוסמך SIL 2
מערכת מכשור בטיחות עצמאית (SIS) המשתמשת בהיגיון הצבעה של 1oo2 על פני משדרי טמפרטורת PT100 כפולים-מיותר וחיישני לחץ של 4-20 mA כדי למנוע כשלים- בנקודה בודדת.
ספק כוח אל פסק (UPS)
גיבוי סוללת 24 VDC פנימי המבטיח 120 דקות של טלמטריה מרחוק מתמשכת, תפעול PLC והפעלת שסתום חירום במהלך הפסקת חשמל ברשת הראשית.
תאימות והסמכות
כל מכלי הלחץ והצנרת מתוכננים, מיוצרים ומאושרים בהתאם ל-ASME Section VIII Division 1, EN 13445, ו-PED 2014/68/EU.
100% בדיקה רדיוגרפית (RT) על ריתוכים קריוגניים, בדיקת לחץ הידרוסטטית של 4 שעות בלחץ עיצובי של 1.5× ובדיקת דליפת הליום. יכולת מעקב מלאה אחר החומר מסופקת באמצעות אישור EN 10204 3.1.
החלקות מבניות מאושרות לדירוגים סיסמיים של IBC Zone 4 ו-Eurocode 8, עמידה בעומסי רוח מתמשכים עד 160 קמ"ש.
C4/C5 ימית-הגנה מפני קורוזיה: מסגור מגולוון חם-(ISO 1461, עובי ציפוי מינימום 85 מיקרומטר) עם מחברי SS316 מבטל את הצורך בצביעה מחדש- באתר בסביבות חוף או תעשייתיות קורוזיביות במיוחד.
פרופילים משתנים של מרווח סנפיר מונעים גישור קרח על פני צינורות סמוכים, ושומרים על יעילות תרמית מדורגת של 100% במהלך פעולות חורף מתמשכות מתחת ל-אפס.
תמיכה ב-הזמנת האתר
בדיקת קבלת מפעל (FAT)
אימות 100% לפני-משלוח במתקן שלנו, כולל בדיקות לולאת קלט/פלט מקיפות, בדיקות החזקת לחץ פנאומטיות וסימולציה לוגית בקרה.
הפעלת-אתר (SAT)
פריסה של מהנדסי שטח מוסמכים של OEM- לפיקוח על עיגון, חיבורי צינורות-, בדיקות סופיות של קבלה לאתר והתקררות קריוגנית- מבוקרת.
מסירה טכנית והדרכה
מודולי הדרכה- מובנים למפעילי מפעל המכסים אבחון PLC, כיול ווסת ואיפוסים ידניים של לולאת בטיחות/ESV.
שאלות נפוצות
ש: מהם חיי השירות האופייניים של ציוד תחנת אידוי LNG?
ת: חיי התכנון הסטנדרטיים הם 15-20 שנים בפעולה תעשייתית רציפה. רכיבים קריאוגניים קריטיים כגון בנקי סנפיר מאלומיניום נבדקים בדרך כלל כל 5 שנים ומוחלפים רק אם היעילות התרמית יורדת מתחת ל-85%.
ש: מהו זמן ההפעלה הצפוי לאחר מסירת הציוד?
ת: מערכת החלקה סטנדרטית של 5,000–10,000 Nm³/h דורשת 10–18 ימים להתקנה והפעלה מלאה- באתר. זה כולל חיבור מכני, בדיקת מחזור קר ואימות לולאת בטיחות SIS מלאה.
ש: באיזו תדירות המערכת דורשת השבתות תחזוקה מתוכננות?
ת: תחזוקה מתוכננת נדרשת בדרך כלל אחת ל-6-9 חודשים, בהתאם לרמות זיהום ה-LNG. כל חלון תחזוקה נמשך בדרך כלל 8-16 שעות מבלי להשפיע על פעולות אחסון LNG במעלה הזרם.
ש: מהי צריכת החשמל הממוצעת של מערכת האידוי המאולץ?
ת: מערכות טיוטה מאולצות צורכות בדרך כלל 18-45 קילוואט לכל החלקה לאידוי, בהתאם לדרישת זרימת האוויר וטמפרטורת הסביבה. צריכת האנרגיה מגיעה לשיא במהלך פעולת החורף כאשר טמפרטורת האוויר הסביבתית יורדת מתחת ל-5 מעלות.
ש: האם אתה מספק הפניות אמיתיות לפרויקט תפעולי?
ת: כן, פריסות סטנדרטיות כוללות תחנות חלוקת גז תעשייתיות ומסופי -שיא לגייזת LNG מחדש. מתקנים טיפוסיים פועלים בסביבות הנעות בין אזורים קרים של -30 מעלות ועד לאזורי לחות- גבוהה בחופי.
ש: מהו זמן הפעולה המובטח של תחנת האידוי?
ת: בתנאי הפעלה רגילים, זמינות המערכת מתוכננת לעלות על 99.2% בשנה. תצורת שסתומים מיותרת והחלפת -מאדות בנק כפולה מאפשרות פעולה רציפה במהלך מחזורי תחזוקה.
ש: מה כלול בתקופת האחריות?
ת: הציוד מכוסה בדרך כלל באחריות של 24 חודשים מתאריך ההפעלה. מודולים ומערכות בקרה לחילופי חום קריוגניים כוללים כיסוי אופציונלי מורחב עד 60 חודשים במסגרת הסכם השירות.
ש: באיזו מהירות ניתן לספק חלקי חילוף במקרה של תקלה?
ת: חלקי חילוף קריטיים כגון שסתומי בקרה וחיישנים זמינים בדרך כלל תוך 48-72 שעות באמצעות משלוח אזורי במחסן. רכיבים מכניים לא-קריטיים מסופקים תוך 7-14 ימי עבודה.
ש: מהו מבנה עלות התפעול הטיפוסי של מחזור החיים?
ת: עלות התפעול השנתית מונעת בעיקר על ידי חשמל עבור מערכות טיוטה מאולצת ותחזוקת שסתומים תקופתית. עבור תחנת 10,000 Nm³/h, OPEX טיפוסי הוא 2-4% מה-CAPEX הראשוני לשנה.
ש: האם המערכת יכולה לפעול בתנאי חורף קיצוניים?
ת: כן, המערכת מיועדת לפעולה רציפה עד −40 מעלות לטמפרטורת הסביבה. רכיבה נגד -כפור והחלפת- בנק כפולה מבטיחים יעילות אידוי יציבה גם במהלך פעולה ממושכת מתחת ל-אפס.
