סקירה כללית

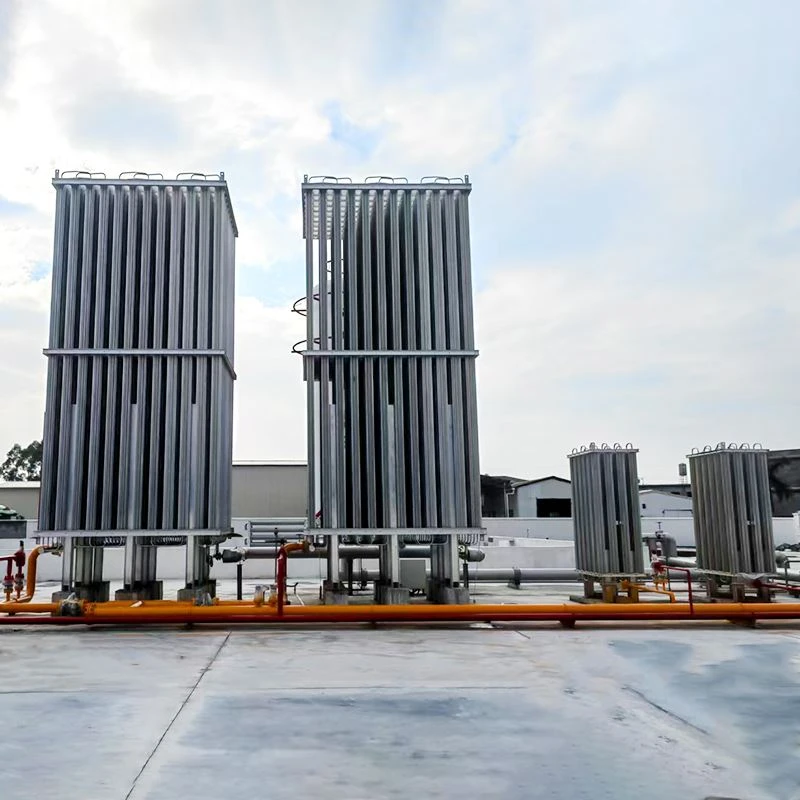

מגדש על אידוי LNG (הידוע גם כמאדה אוויר סביבה מאולץ-או מדחס לבניית לחץ- הוא מחליף חום מיוחד שנועד להמיר במהירות גז טבעי נוזלי ממצבו הנוזלי ב-162 מעלות חזרה לצורה גזי.

פרמטרים של מוצר

פָּרָמֶטֶר	מִפרָט
כושר אידוי	500 - 12,000 Nm³/h (ליחידת החלקה)
MAWP (לחץ עבודה מרבי מותר)	עד 42.0 MPa (420 בר)
מרווח בטיחות תרמי	+20% קצבת עיצוב שטח פנים
טמפרטורת יציאת גז	בטווח של ±5 מעלות מהסביבה (ללא חימום עזר)
ירידת לחץ	< 0.05 MPa at max flow
טווח טמפרטורות הפעלה	-196 מעלות עד +60 מעלות

מפרט טכני

פָּרָמֶטֶר	מִפרָט
חומר סנפיר	סגסוגת אלומיניום 6063-T6 (מוליכות תרמית גבוהה)
חומר צינור תוחם	נירוסטה 316L (UNS S31603), ללא תפרים
תהליך ריתוך	100% ריתוך TIG מלא-אוטומטי בחדירה
מסגרת מבנית	פלדה מגולוונת חמה-(ISO 1461, ציפוי אבץ גדול או שווה ל-85 מיקרומטר)
עמידות בעומס רוח	עד 45 מ"ש (תאימות לאזור 4)
עיצוב סיסמי	IBC עיצוב סייסמי קטגוריה D

תרחישים ישימים

מפעלי גיזוז תעשייתיים

מספק גז עומס בסיסי רציף 24/7 למפעלי פלדה, מפעלי זכוכית וקווי ייצור כימיים בתוך ±1% סובלנות לחץ וזרימה.

תחנות לווין LNG

טביעת רגל החלקה מורכבת מראש-קומפקטית שתוכננה במיוחד עבור אשכולות ייצור חשמל מחוץ לרשת- ופעולות כרייה עם שטח מוגבל באתר

אקלים קר קיצוני

הנדסה עם חומרים שנבדקו -תואמים לטמפרטורת מתכת מינימלית (MDMT) של -40 מעלות (מעטפת פנימית עד -196 מעלות), תוך שימוש במחזורי הפשרה אוטומטיים- המונעים על ידי חיישן כדי למנוע גישור קרח.

טרמינלים ימיים וחופים

משתמש בציפויים ימיים עם אישור ISO 12944 C5-M-, המספק טווח עמידות של למעלה מ-15 שנים עד לתחזוקה ראשונית ראשונה בסביבות מליחות גבוהות וחופיות.

OEM/ODM והנדסה מותאמת אישית

זמן אספקה של אב טיפוס:חבילות הנדסה ספציפיות-לפרויקט, כולל מודלים מקוריים של 3D STEP וסכימות P&ID מאושרות, מסופקות תוך 7 ימי עסקים לאחר הקפאת מפרט הלקוח, מה שמאפשר תיאום ממשק EPC ואימות פריסה מוקדם.

צנרת- ספציפית ללקוח:כל חיבורי הכניסה והיציאה מותאמים באופן מלא ומעובדים בהתאם לסטנדרטים המוגדרים-בפרויקט, כולל מערכות ANSI B16.5, DIN EN 1092-1 או HG/T 20592 אוגן כדי להבטיח אינטגרציה ישירה עם תשתית צינורות קיימת.

שילוב מכשור:פריסות החלקה מתוכננות מראש-כדי להתאים-חבילות מכשור נבחרות של הלקוח, כולל הרכבה, רפידות ריתוך וחיבורי חיווט עבור משדרי Rosemount, Endress+Hauser או Yamatake המבוססים על ארכיטקטורת מערכת בקרת הפרויקט.

בתור-תיעוד בנוי:חבילות MDR (דוח נתוני ייצור) סופיות מותאמות אישית לכל מזהה נכס, כולל לוחיות שם חרוטים מנירוסטה, מערכות תיוג ספציפיות לפרויקט-ומדריכי O&M מקומיים המתואמים לנהלי הפעלה אזוריים ולדרישות תאימות.

לוגיסטיקה ואריזה

כמות הזמנה מינימלית (MOQ):קבוע במערכת החלקה מודולרית יחידה אחת.

זמן אספקה סטנדרטי:60 עד 90 ימים קלנדריים לאחר קבלת מקדמה וסימן ציור סופי-להשלמת ייצור Ex-Works (EXW).

תקן אריזה לייצוא:שימור-אטום בוואקום עם מגיני אוגן כבדים-מפוליאתילן וסרט VCI בתוך IPPC ISPM-15 ארגזי עץ שעברו טיפול בחום כדי למנוע נזק פיזי וחמצון פנים האוגן במהלך המעבר באוקיינוס.

Incoterms:הצעות מחיר מסחריות זמינות בתנאים של FOB Shanghai, CIF Rotterdam או DDP Houston, בהתאם להקצאת סיכונים בפרויקט.

אופטימיזציה של משא:הממדים החיצוניים תואמים אך ורק למגבלות הפנימיות של מיכל 40ft High Cube (HC) או Open Top (OT) כדי למנוע עלויות משלוח-של-מדידה.

חבילת תיעוד:משלוחים מנקים ממכס עם חבילת מסמכים מלאה: חשבונית מסחרית, רשימת אריזה, תעודת מקור ודוח נתוני ייצור (MDR) הסופי.

לאחר-תמיכה במכירות

תקופת אחריות:מכוסה באחריות של 24- חודשים מהמשלוח או 12 חודשים מההפעלה המסחרית (המתרחש קודם), המשתרעת על כל הרכיבים שומרי הלחץ, ריתוכים קריוגניים ומסגרות מבניות.

זמינות חלקי חילוף:שמירה על מלאי מפעל למשך 10- שנים מובטחת עבור רכיבי בלאי קריטיים, כולל אטמים קריוגניים, אטמים מכניים ומחברים בטמפרטורה נמוכה.

SLA תגובה:קו חם ישיר למהנדסי שירות בכירים עם מענה טכני מובטח של 4 שעות מרחוק ויישור ראשוני לפתרון תקלות.

ביקורת אבחון מרחוק:ניתוח שנתי של יעילות תרמית מבוצע באמצעות מגמות נתוני חיישנים משותפות-של הלקוח כדי לייעל את מרווחי ההפשרה ולנטר את השפלת העברת החום.

מרווח תחזוקה:מבנה סטטי דורש אפס שיפוץ חלקים נעים, המצריך רק כיול שנתי של מכשור ובדיקות אריזת שסתומים סטנדרטיות.

תאימות ובדיקות QC

01/

אישור ASME:מכלי לחץ מיוצרים, מוטבעים ומתועדים בהתאם ל-ASME BPVC Section VIII Division 1 (U & UM Stamps).

02/

התאמה אירופאית:מסומן CE ותואם להנחיית ציוד לחץ (PED 2014/68/EU) ארכיטקטורות בטיחות מקטגוריה IV.

03/

עקיבות חומר:אימות 100% של חומרים שומרים בלחץ-מגובים על ידי EN 10204 Type 3.1 Mill Test Certificates (MTC) וניתוח סגסוגת זיהוי חומר חיובי (PMI) נכנס.

04/

אבטחת איכות ריתוך:100% בדיקת רדיוגרפיה (RT) על כל ריתוך קת האורך וההיקפי השומר-בלחץ; ריתוך פילה מבניים מאומת באמצעות בדיקת צבע חודר (DP) על ידי רתכים מוסמכים ASME Section IX ו-EN ISO 9606-1.

05/

בדיקת לחץ ודליפה:בדיקה הידרוסטטית בלחץ תכנון של פי 1.3 עד פי 1.5 (לפי ASME BPVC סעיף VIII), ולאחריה זיהוי דליפת הליום בלחץ גבוה - עד 1 × 10⁻⁶ mbar·l/s.

06/

הדמיית הלם תרמי:אימות המפעל כולל -חנקן נוזלי (-196 מעלות ) תרמית-בדיקת הלם כדי להבטיח שמפרקי התפשטות קריוגניים עומדים במעברי דלתא- מהירים ללא פיצוח

שאלות נפוצות

ש: מהו זמן ההפעלה האופייני לאחר ההתקנה?

ת: ההפעלה אורכת בדרך כלל 7-12 ימים כולל בדיקת לחץ, טיהור חנקן ואימות הלם קר. תפוקת גז יציבה מלאה מושגת בדרך כלל בתוך 72 השעות הראשונות של הפעולה.

ש: כמה שנים המערכת יכולה לפעול לפני שיפוץ גדול?

ת: במחזורי עבודה סטנדרטיים, מודולי חילופי החום הליבה פועלים באופן אמין במשך 8-12 שנים לפני שהם דורשים החלפה חלקית של צרור. מסגרות מבניות בדרך כלל עולות על 15 שנים עם בדיקה שגרתית.

ש: מהי הירידה השנתית הצפויה בביצועים?

ת: הירידה ביעילות התרמית היא בדרך כלל מתחת ל-0.6% בשנה בתנאי חוף או תעשייתיים רגילים. רוב אובדן הביצועים קשור ללכלוך חיצוני ולא לבלאי צינור פנימי.

ש: כיצד מטפלים בציפוי או בחסימת כפור במהלך שיא הפעולה?

ת: המערכת משתמשת באפנון זרימת אוויר מדורג בשילוב עם איזון טמפרטורת פני השטח האוטומטי. זה מונע גישור מקומי על קרח אפילו במהלך פעילות חורף מתמשכת-בגבוהה.

ש: מהו עומס ההפעלה המינימלי היציב?

ת: ניתן לשמור על פעולה יציבה עד לכ-25-30% מהקיבולת המדורגת ללא בעיות תנודות בלחץ. מתחת לטווח זה, מומלץ ויסות מעקף כדי לשמור על יציבות השקע.

ש: מהי טביעת הרגל הצפויה של ההתקנה לכל קיבולת של 1,000 Nm³/h?

ת: יחידה טיפוסית דורשת כ-180-260 מ"ר בהתאם לתצורת הצנרת ותכנון הגישה לתחזוקה. פריסה מודולרית מאפשרת הרחבה מקבילה ללא שינוי אזרחי גדול.

ש: מהו זמן התגובה האופייני להפעלה-ממצב קר?

ת: מכיבוי קר מלא, המערכת מגיעה לתנאי אידוי יציבים תוך 40-90 דקות בהתאם לתנאי הסביבה. אין צורך במקור חימום חיצוני במהלך-ההפעלה.

ש: האם יש אזכורים תפעוליים מאומתים-לטווח ארוך?

ת: התכנון נפרס במספר פרויקטים של אספקת גז תעשייתי עם פעולה רציפה העולה על 20,000 שעות בשנה. דוחות קבלה של- EPC של צד שלישי זמינים לפי בקשה עבור קונים מוסמכים.
